Elysia Xfilter

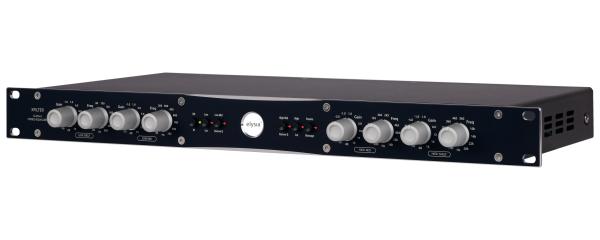

Le xfilter est un véritable égaliseur stéréo Class-A au format rack 1U, conçu pour offrir une qualité sonore analogique exceptionnelle, alliant ouverture, précision et impact.
Sa capacité à projeter les transitoires avec punch et naturel en fait un outil de choix aussi bien en prise de son qu’en mixage.

Le fonctionnement stéréo repose sur des potentiomètres crantés et des condensateurs à film sélectionnés par ordinateur, garantissant une image stéréo parfaitement cohérente.
Extrêmement polyvalent, l’xfilter combine des filtres actifs flexibles et un étage passif LC dédié aux aigus pour une signature sonore à la fois musicale et raffinée.

Architecture et traitement sonore
Filtres passe-haut et passe-bas résonants

Les bandes Low et High offrent une grande flexibilité. En mode standard, elles fonctionnent comme des low shelf et high shelf, idéales pour ajuster rapidement l’assise et l’air d’un signal.

Elles peuvent également être commutées indépendamment en filtres passe-haut ou passe-bas résonants, avec :

Pente de 12 dB/octave

Pic de résonance à la fréquence de coupure

Le filtre passe-bas résonant apporte un caractère net et percutant aux basses fréquences, tandis que la résonance dans les aigus permet de mettre en valeur une fréquence précise sans sur-accentuer l’ensemble du spectre HF.

Bandes médiums paramétriques à Q commutable

L’xfilter intègre deux bandes médiums paramétriques, chacune avec un facteur Q commutable selon le principe du Q proportionnel :

Q large (0,5) : corrections douces et musicales

Q étroit (1,0) : traitement plus précis et ciblé

Ce choix volontairement limité privilégie la musicalité du traitement. Les corrections ultra-chirurgicales sont laissées aux outils numériques, tandis que l’xfilter excelle dans le façonnage analogique du son.

Bande aigüe passive LC – “Massage passif”

En complément des quatre bandes actives, l’xfilter dispose d’un filtre passif LC commutable dédié aux hautes fréquences.

Léger pic de résonance à 12 kHz

Atténuation progressive à partir de 17 kHz

Saturation naturelle des bobines concentrée sur la zone utile

Les inductances sont blindées individuellement, réduisant efficacement ronflements et interférences.
Résultat : une ouverture des aigus élégante et naturelle, activable d’un simple bouton.

Conception et fabrication
Potentiomètres sélectionnés individuellement

Dans un égaliseur stéréo couplé, la précision des potentiomètres est essentielle.
Les contrôles de gain utilisent des potentiomètres à double couche, tandis que les réglages de fréquence reposent sur des modèles à quatre couches, augmentant le risque de tolérances différentielles.

Chaque potentiomètre de l’xfilter est donc mesuré, analysé et sélectionné à l’aide d’équipements Audio Precision et de routines informatiques dédiées, afin d’assurer un comportement identique sur les deux canaux.

Circuit imprimé à blindage de masse dédié

Les PCB de l’xfilter sont constitués de quatre couches :

2 couches audio

1 couche d’alimentation

1 couche de blindage de masse dédiée

Cette conception protège efficacement les réseaux de filtres — particulièrement sensibles aux basses fréquences — contre les interférences électromagnétiques, garantissant un signal propre et stable.

Points forts

Topologie 100 % Class-A

Véritable égaliseur stéréo (contrôles couplés)

Filtres passe-haut / passe-bas résonants

Filtre passif LC dédié aux aigus

Facteur Q commutable sur les médiums

Composants à faible tolérance sélectionnés individuellement

Potentiomètres crantés pour des rappels précis

Fabrication Made in Germany
